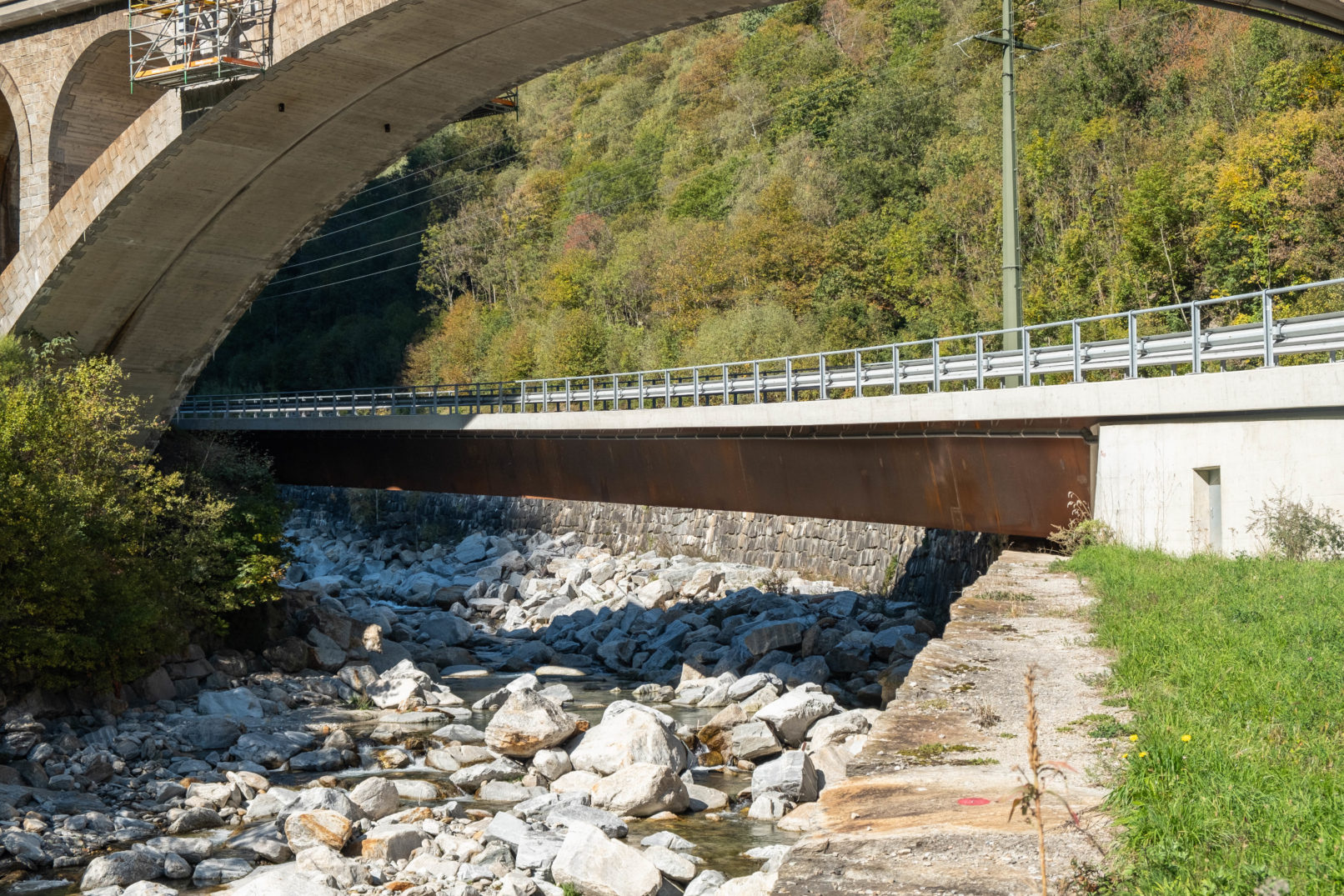

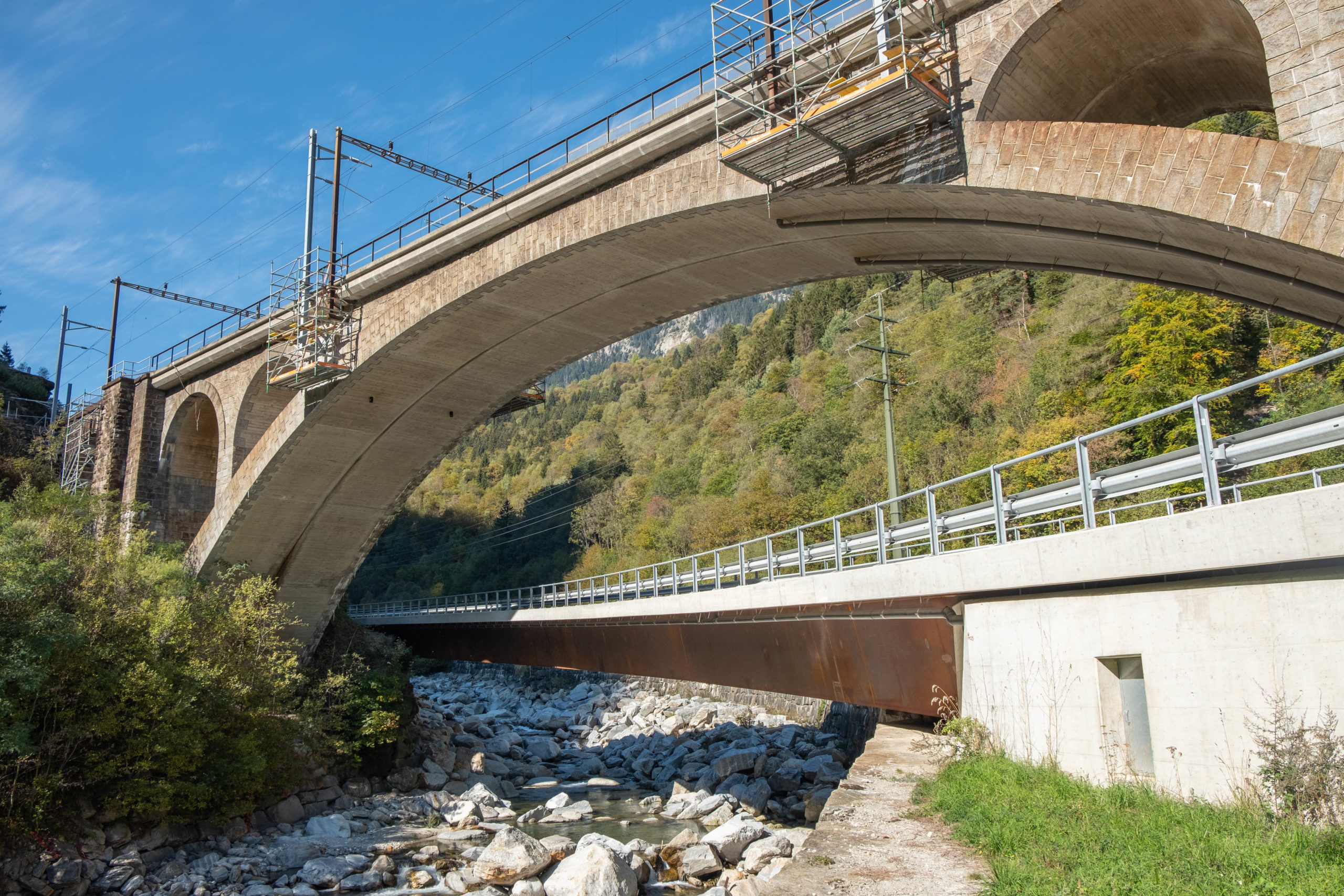

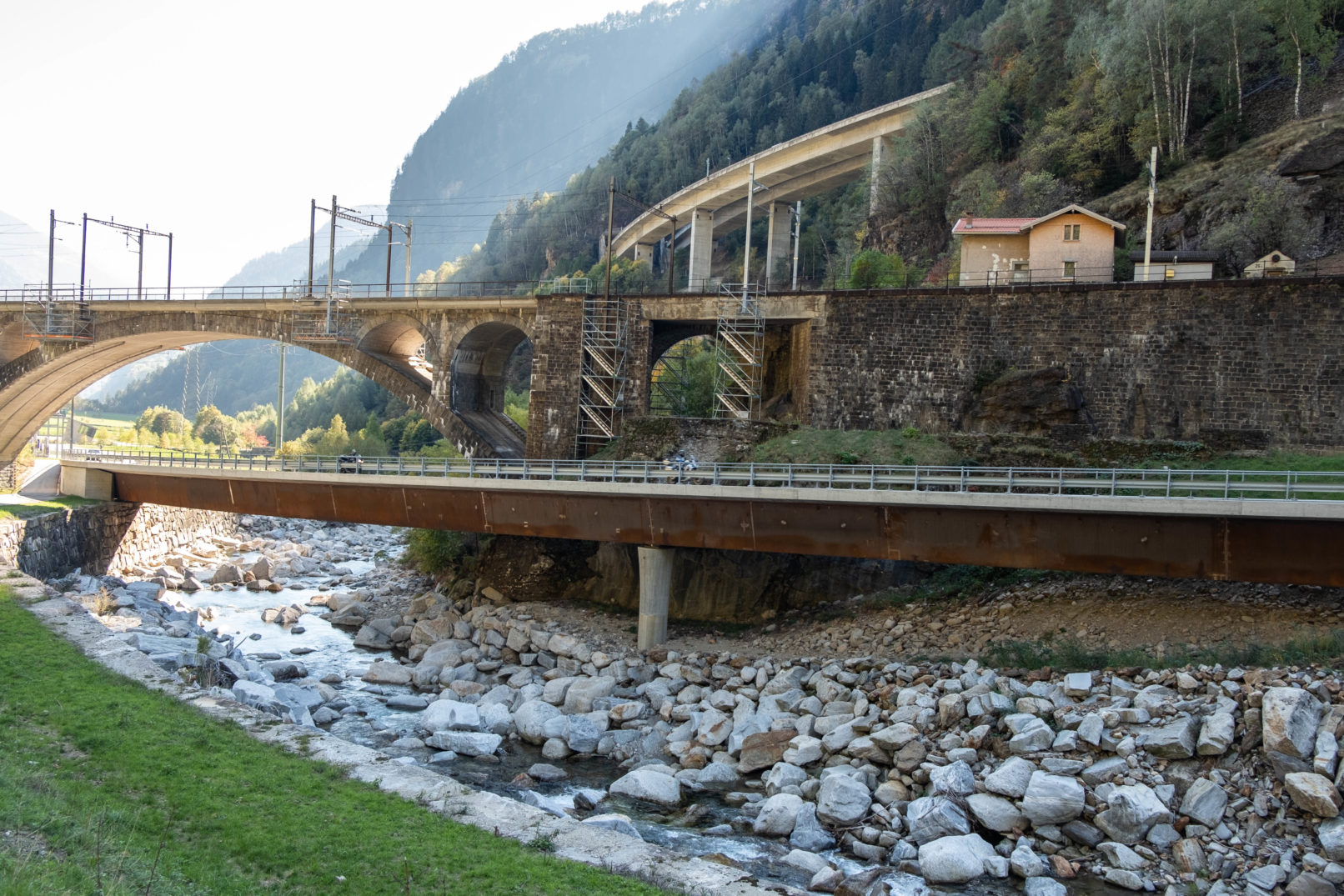

Il nuovo manufatto, di una lunghezza di 130 m, scavalca il fiume Ticino con due campate di 41.0 m e 70.8 m. La spalla di monte, perpendicolare all’asse stradale, presenta appoggi mobili e un giunto di transizione, mentre a valle l’impalcato è collegato di sbieco e in maniera integrale con la spalla, concepita come cassone rigido di 20 m di lunghezza.

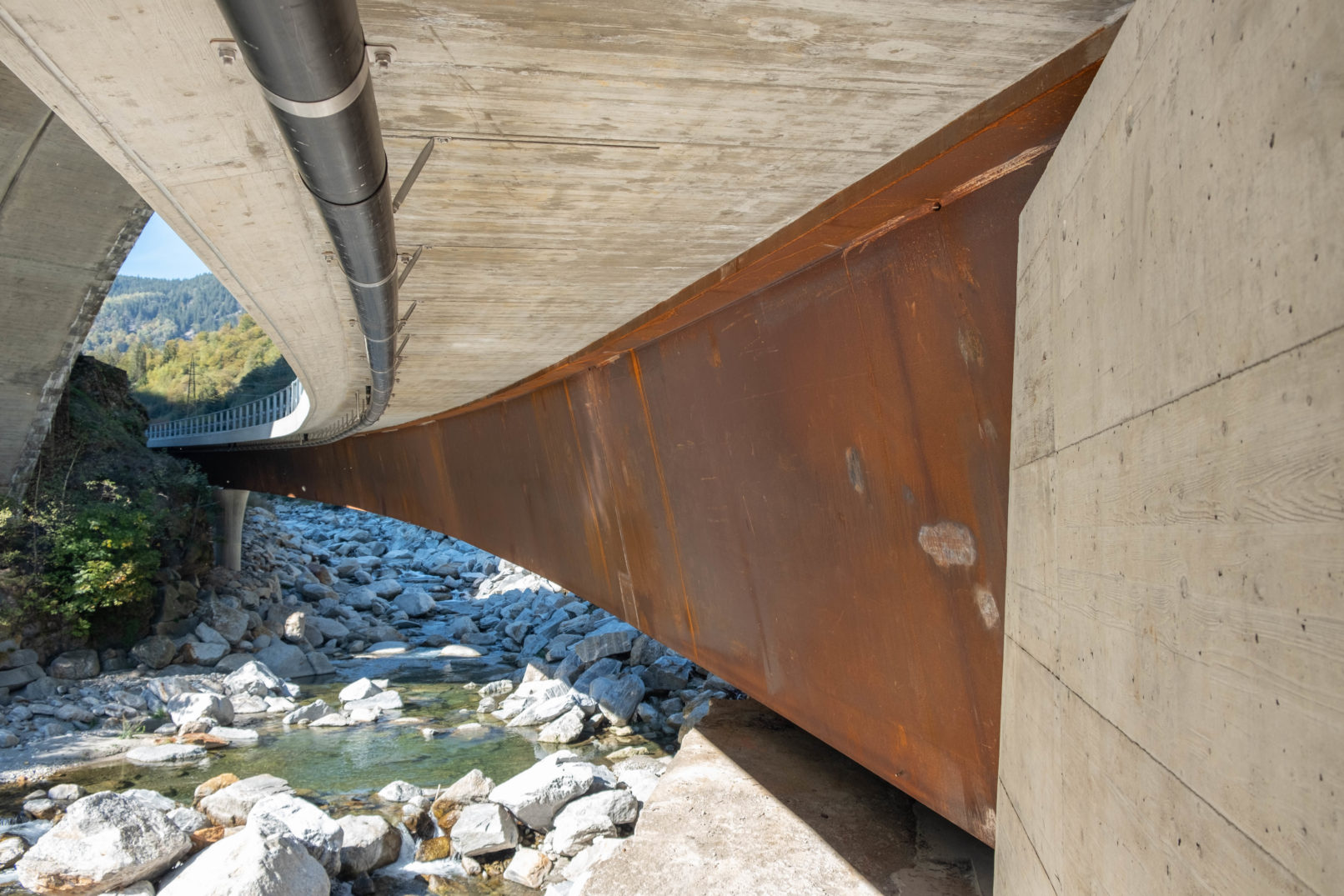

L’impalcato è concepito in struttura mista acciaio-calcestruzzo, con un cassone trapezoidale, in acciaio resistente alle intemperie alto mediamente 2.54 m (in asse impalcato) e collaborante con la piattabanda in calcestruzzo di spessore variabile.
