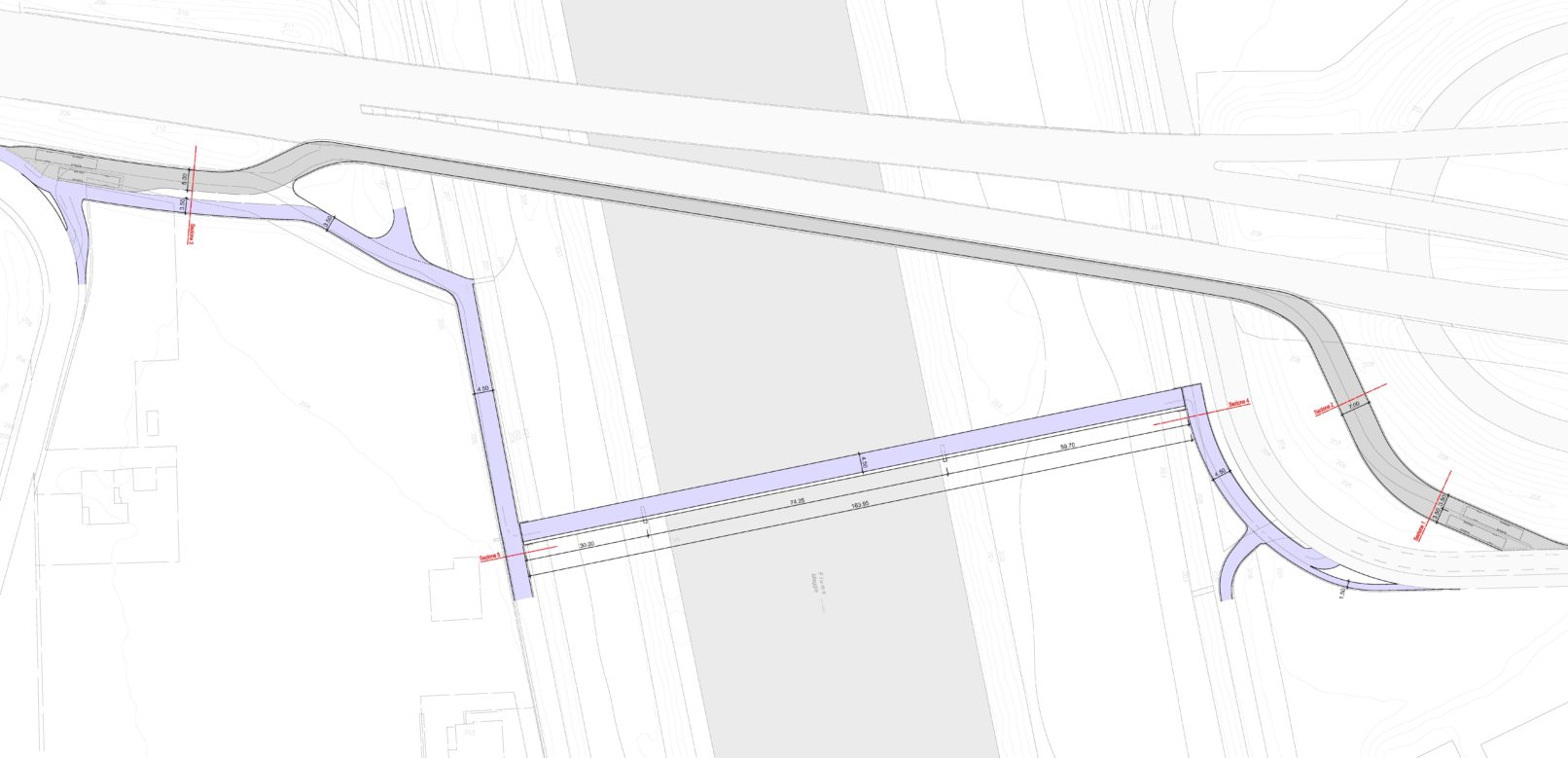

Concorso di progettazione inerente la realizzazione di una passerella ciclabile e pedonale sul fiume Maggia quale collegamento tra i comuni di Ascona e Locarno.
La passerella si sviluppa su una lunghezza complessiva di 164 m. Il sistema statico longitudinale è quello di una trave continua su 3 campate di 59 m, 74 m e 30 m.

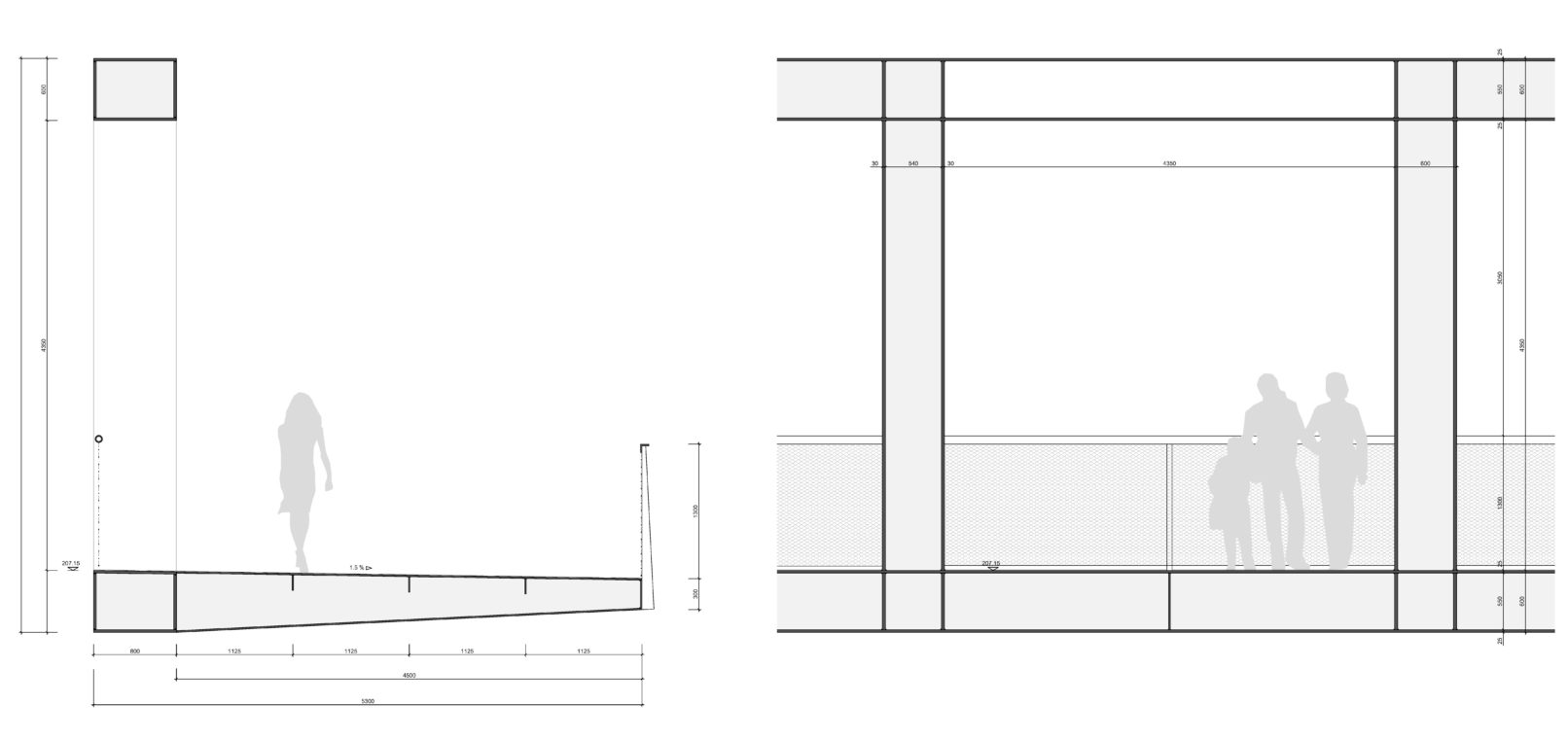

L’impalcato, interamente in acciaio, si compone di una trave Vierendeel, posta a lato del piano di camminamento, e dalla piattabanda a sezione scatolare. La trave Vierendeel è composta da telai a forma di quadrato con lati di dimensioni interne pari a 5.55 m. I correnti superiori e inferiori come pure i montanti verticali hanno una sezione scatolare rettangolare con dimensioni esterne costanti pari a 60 m di altezza (risp. larghezza) ed 80 cm di profondità. Lo spessore delle lamiere varia invece in funzione delle sollecitazioni.
Le pile hanno forma rettangolare (4.45 m x 0.80 m), e sono fondate, per il tramite di una banchina, su una coppia di pali trivellati.
Le spalle sono ricavate all’interno degli argini insommergibili e sono fondate superficialmente tramite una banchina.
